HYSEN Ασύρματος Θερμοστάτης καλοριφέρ
WiFi & Internet control
Hysen HY09RF-WIFI

Περιγραφή

Ασύρματος Θερμοστάτης χώρου (smart WiFi) με internet control HY09RF-WIFI

Ο Ασύρματος θερμοστάτης χώρου HY09RF-WIFI, είναι  κομψός και εύχρηστος. και ταιριάζει με κάθε εσωτερικό χώρο,

Αποτελείται από 2 τεμάχια “Πομπό” και “Δέκτη“. Ο πομπός που είναι και ο θερμοστάτης  μπορεί να τοποθετηθεί στον χώρο που θέλουμε να ελέγξουμε την θερμοκρασία  είτε στον τοίχο είτε πάνω σε κάποιο έπιπλο. Ο Δέκτης τοποθετείται είτε κοντά στον λέβητα που θέλουμε να ελέγξουμε (εφόσον είναι σε απόσταση επικοινωνίας) είτε στο σημείο αναμονής των καλωδίων που είναι για τον θερμοστάτη.

Λειτουργεί με σύνδεση 3/4 καλωδίων και μπορεί να τοποθετηθεί απευθείας στη θέση του παλιού θερμοστάτη, Είναι τελευταίας σύγχρονης τεχνολογίας, Την εφαρμογή  smart  RM, για Android και iPhone μπορείτε να το κατεβάσετε μέσω του play store ή σκανιάροντας το barcode ή από here για iOS και από here για Android,

Ο θερμοστάτης (Πομπός)  συνδέεται μέσω miniUSB  σε  τροφοδοτικό USB 5V  ( Το τροφοδοτικό δεν περιλαμβάνεται)  επίσης εναλλακτικά μπορεί να λειτουργήσει με  4 αλκαλικές μπαταρίες.
Για τροφοδοτικο δείτε εδώ.

ΠΡΟΣΟΧΗ: Οταν γινεται χρήση τροφοδοτικού οι μπαταρίες πρέπει να αφαιρεθούν.

Ο Δέκτης συνδέεται στο δίκτυο (230 Volt) και βγάζει  μία μεταγωγική  επαφή για την εντολή πρός τον λέβητα.

Με την μεγάλη  LCD οθόνη, ο έλεγχος λειτουργίας και ο χειρισμός είναι πολύ εύκολος,

Με πέντε mode λειτουργίας, το σύστημα μπορεί να λειτουργήσει σύμφωνα με την επιθυμητή θερμοκρασία που έχετε καθορίσει,
Η λειτουργία χρονοπρογραμματισμού επιτρέπει προγραμματιζόμενη λειτουργία και απεριόριστα προγράμματα 5 + 1 + 1 ημερών,
Ο έξυπνος θερμοστάτης χώρου δίνει εντολές ON/OFF στο σύστημα θέρμανσης έτσι ώστε να επιτευχθεί η επιθυμητή θερμοκρασία,

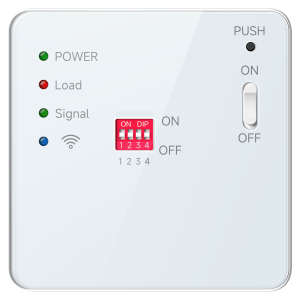

Ενδεικτικά Led στον δέκτη – Σφάλματα

POWER led – πρασινο Led οταν ο δεκτης ειναι συνδεδεμενος στην τροφοδοσία ανάβει σταθερά. Εάν κλείσουμε τον πομπό το Led αναβοβήνει.
LOAD  Led – κόκκινο Led
α. όταν δεν εχουμε σφάλμα, ανάβει κοκκινο σταθερα όταν ο θερμοστατης δινει εντολή ΟΝ και είναι σβηστο όταν δεν δίνει εντολή
β. όταν υπάρχει σφάλμα αναβοσβήνει
β.1. σε σφάλμα διευθυνσης IP (δηλαδή δέκτης και πομπός έχουν διαφορετική διευθυνση IP) αναβοσβήνει 2 φορές κάθε 2 sec. Θα πρέπει να ελέγξουμε τις διεθυνσεις IP – Παράμετροι  Β1 και Β2 εάν είναι αυτοί που αναγράφονται στον πομπό και τον δέκτη και να συντονίσουμε εκ νέου τον πομπό με τον δέκτη. Εάν οι διευθύνσεις IP είναι οι σωστές και παρόλα αυτά χάνεται κατα διστήματα η σύνδεση RF μεταξύ πομπού και δέκτη θα πρέπει να ορίσουμε την παράμετρο Β06 σε χρόνο μεγαλύτερο των 25 sec, π.χ. ορίζουμε  Β05 στο 0 και Β06 στο 27 (sec). Εάν η τροφοδοσία του πομπού γίνεται από μπαταρίες, τότε ορίζουμε την παράμετρο Β05 σε τιμή >20 min.
β.2. μη εντοπισμός σήματος wifi εντός μίας ώρας, αναβοσβήνει 3 φορές κάθε 2 sec.
β.3. σε σφάλμα αισθητήρα, αναβοσβήνει 4 φορές κάθε 2 sec. Η παράμετρος Β4 πρέπει να ορισθεί ως Ν1
SIGNAL   RF matching light – πορτοκαλί Led – αναβοβήνει όταν επικοινωνεί ο πομπός με τον δέκτη
WIFI Signal  WiFi matching light – Μπλέ led. Με τον δέκτη σε κατάσταση ΟΝ πατάμε συνεχόμενα το μπουτον PUSH εως ότου το μπλέ Led να αρχίσει να αναβοσβήνει, Τότε μπορούμε να γράψουμε τον θερμοστάτη στην εφαρμογή. Με το που θα συνδεθεί στο wifi το Μπλέ Led παραμένει σταθερα αναμμένο.



Λειτουργίες:

• Σύνδεση στο Internet με wifi μέσω του ασύρματου Router
• Έλεγχος της θερμοκρασίας
• Στην οθόνη LCD δείχνει την πραγματική θερμοκρασία του χώρου, το mode λειτουργίας (Χ/Α), το σήμα WiFi,

Επιλογές ελέγχου:

• Χειροκίνητο ή με προκαθορισμένο πρόγραμμα,
• Χαρακτηριστικά του Προγράμματος
• Εβδομαδιαίο πρόγραμμα, μέχρι 48 προγράμματα την ημέρα, τηλεχειριστήριο μέσω smart phone,
• APP διαθέσιμο για Android 2,3 ή iOS 7,0,

Με την εφαρμογή για smart RM, μπορείτε να κάνετε τις παρακάτω ρυθμίσεις:

• Μέθοδος ελέγχου: χειροκίνητο ή προκαθορισμένες τιμές (χρονοπρόγραμμα)
• Ρύθμιση επιθυμητής θερμοκρασίας ανά 0,5 oC,
• Ρύθμιση  εβδομαδιαίου προγράμματος,

Στην οθόνη του κινητού φαίνεται:

• Η επιθυμητή θερμοκρασία
• Η κατάσταση του λέβητα: σε λειτουργία ή όχι
• Η πραγματική θερμοκρασία
• Οι χρόνοι & θερμοκρασίες των προγραμμάτων



ΠΡΟΣΟΧΗ:

ΑΠΑΙΤΕΊΤΑΙ Η ΕΓΚΑΤΑΣΤΑΣΗ ΝΑ ΓΙΝΕΙ ΑΠΟ ΑΔΕΙΟΥΧΟ ΗΛΕΚΤΡΟΛΟΓΟ

Πριν την σύνδεση του θερμοστάτη στο κύκλωμα θέρμανσης βεβαιωθείτε για την υπάρχουσα συνδεσμολογία και τις απαιτήσεις αυτής.

1. Η επαφή μεταξύ των κλεμών NO & NC θα κλείσει  όταν η επιθυμητή θερμοκρασία είναι μεγαλύτερη από την πραγματική (<1 C)





Δείτε ενα video για την λειτουργία του θερμοστάτη ΕΔΩ

και  ΕΔΩ

& εδώ,

& εδώ,
